التبديل الجزئي 5a 125 250 فولت

التبديل الجزئي 5a 125 250 فولتعبارة عن مفتاح تشغيل سريع صغير يستخدم لتشغيل وإيقاف الدوائر الكهربائية بحد أقصى 5 أمبير عند حدود التشغيل المحددة مع 125 فولت تيار متردد و250 فولت تيار متردد. يتم استخدامه بشكل عام في الأجهزة الإلكترونية وأنظمة التحكم وآلات البيع والمعدات المكتبية والأبواب والأغطية والأجهزة وما إلى ذلك.

تأكد من أنه بالإضافة إلى التصنيف الحالي، فإن نوع الحمل ونوع المشغل والقوة وتكوين المحطات الطرفية والأبعاد والظروف البيئية مناسبة للاستخدام الذي تخطط له للمكونات.

ماذا يعني 5A 125/250VAC؟

يشير التصنيف "5A 125/250VAC" عادةً إلى أن المحول يمكنه إدارة بحد أقصى 5 أمبير بجهد 125 فولت تيار متردد أو 250 فولت تيار متردد إذا تم استخدامه مع الحمل المناسب على النحو الموصى به من قبل الشركة المصنعة.
تنطبق هذه المواصفات عادة على الأحمال المقاومة.

قد تواجه الأجهزة مثل المحركات والملفات اللولبية والضواغط والمصابيح والمحولات ووحدات إمداد الطاقة الإلكترونية ارتفاعًا في تدفق التيار أو الانحناء الكهربائي. في مثل هذه الحالات، قد يكون من الضروري استخدام أجهزة ذات تصنيف حمل مختلف أو تطبيق جهاز إخماد مناسب.

وهذا يمثل تصنيف التيار المتردد. ومع ذلك، فإن هذا لا يضمن أن المفتاح معتمد للاستخدام عند 125 فولت تيار مستمر أو 250 فولت تيار مستمر. ابحث دائمًا عن تصنيف DC المميز في ورقة البيانات المخصصة قبل المتابعة.

كيف يعمل التبديل الجزئي؟

يستخدم المفتاح الصغير آلية الحركة المفاجئة. في اللحظة التي يصل فيها المشغل إلى الموقع المحدد، يغير الزنبرك الداخلي حالة الاتصال بسرعة. ولذلك، فهو يتيح موثوقية ممتازة للمفتاح على الرغم من الحد الأدنى من الحركة ونقطة التشغيل الثابتة.

من بين الأنواع النموذجية للمحركات هي المكبس، والرافعة المفصلية، والرافعة الدوارة، والأسطوانة المحاكاة. يتم اختيار نوع المشغل المناسب بناءً على المساحة المتاحة واتجاه الحركة والقوة والمسافة اللازمة للعملية.

تكوين محطة SPDT

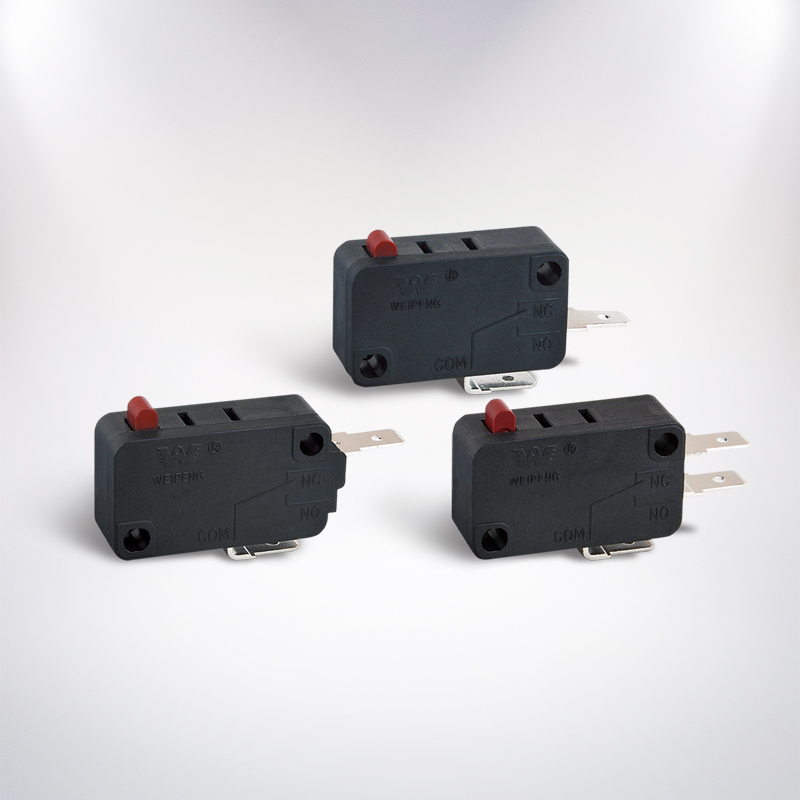

تعمل العديد من موديلات 5A في وضع SPDT (رمي مزدوج أحادي القطب). المحطات المشتركة في SPDT هي COM، NC، وNO.

عندما يتم تنشيط الدائرة بالضغط على المشغل، استخدم COM بالتزامن مع NO. من ناحية أخرى، استخدم COM مع NC عندما تظل الدائرة مغلقة في حالة الاستعداد، وتصبح مفتوحة عند تشغيل المشغل. تأكد من التحقق من الملصق الموجود على المفتاح الفعلي قبل عملية توصيل الأسلاك.

ما هو التبديل الجزئي الحساس؟

يعمل المفتاح الصغير الحساس بقوة منخفضة جدًا. يكون ذلك مفيدًا عندما يتم تشغيل المفتاح بمساعدة باب مضيء، أو علامة تبويب بلاستيكية، أو آلية صغيرة، أو حركة محدودة.

يتم تحديد الحساسية بأكثر من التصنيف الحالي. تحقق من المواصفات التالية:

• قوة التشغيل وقوة الافراج
• السفر المسبق والسفر الزائد
• موقف التشغيل
• نوع المحرك وطوله
• الحياة الميكانيكية والكهربائية

يمكن أن يؤدي استخدام الرافعة الدوارة إلى تقليل الجهد المطلوب من النظام الخارجي. ومع ذلك، يمكن أن تؤدي المحاذاة غير الصحيحة إلى الضغط الجانبي والفشل المبكر. يجب أن يعمل بشكل صحيح، دون تجاوز مواصفات التجاوز الخاصة به.

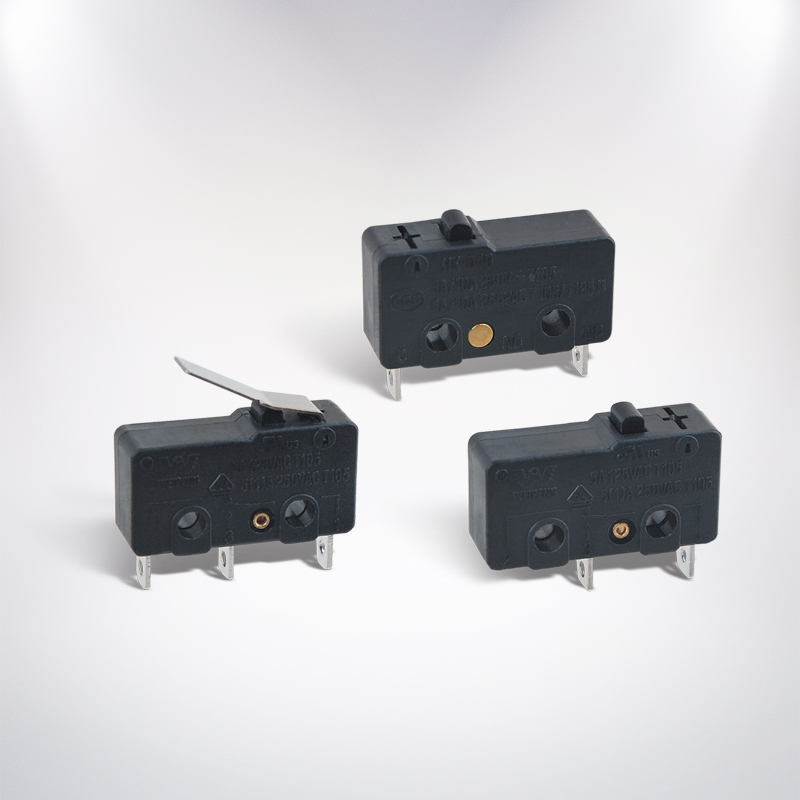

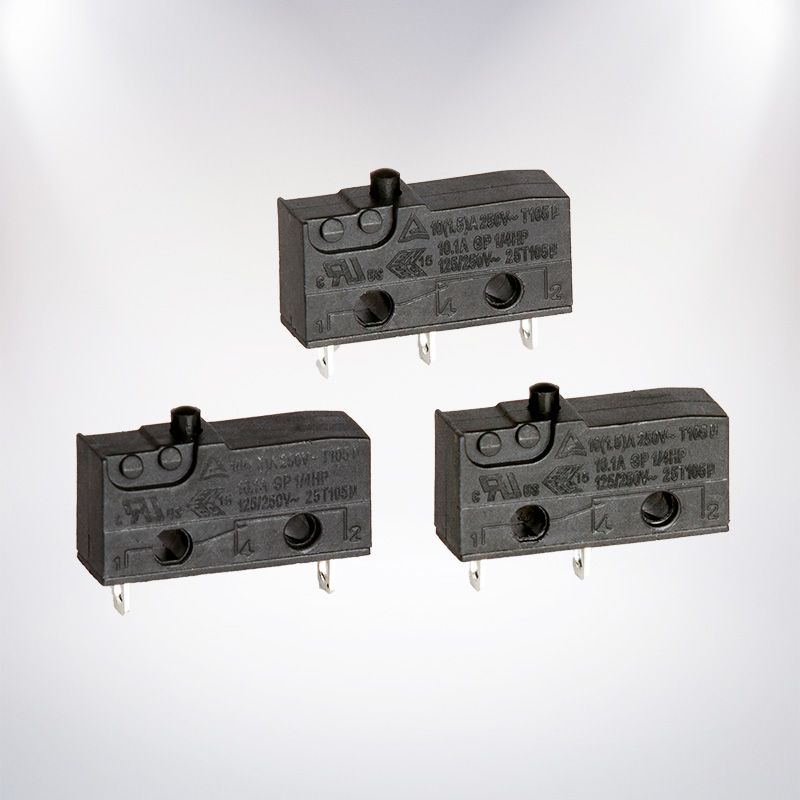

مفاتيح صغيرة 5A، 10A، 16A، و21 أ

يتم تصنيع المفاتيح الصغيرة في إصدارات مختلفة من التصنيفات الحالية، وهي 5A، و10A، و16A، و21A. التصنيف الحالي الأعلى ليس بالضرورة هو الاختيار الصحيح؛ من الأهمية بمكان أن يتماشى المفتاح مع جهد التطبيق ونوع الحمل والقياسات ونوع الجهاز الطرفي والمعايير.

عندما تنظر إلى محول Micro Switch مصنّف بـ 5 أمبير عند كل من 125 فولت و250 فولت مع موديلات أخرى مصنفة بـ 10 أمبير و16 أمبير و21 أمبير، يجب عليك مقارنة جميع المواصفات بدلاً من النظر إلى التصنيف فقط. قد يختلف المفتاح ذو التصنيف الأعلى عن الطرازات ذات التصنيف الأقل في ميزات التصميم مثل فتحات التركيب، وحركة المحرك، وموضع الطرف، وأبعاد الاتصال.

اعتبارات الحمل والسلامة

قبل توصيل الحمل، من الضروري تحديد ليس فقط التيار العادي ولكن أيضًا تيار التدفق أو تيار بدء التشغيل. عادة ما يكون التعامل مع الأحمال المقاومة أسهل بكثير من التعامل مع الأحمال التحريضية أو السعوية. قد تولد المحركات والملفات اللولبية شرارات يمكن أن تلحق الضرر بنقاط الاتصال على الرغم من أن التيار الطبيعي أقل من 5 أ.

في التطبيقات الرئيسية، ينبغي استخدام العزل المناسب، والحماية من التحميل الزائد، والحماية الميكانيكية والسياج. يجب عادةً أن يتم التثبيت الصحيح للمفتاح بحيث يكسر سلك التوصيل كما هو محدد في تصميم المعدات واللوائح الكهربائية المحلية.

قبل أعمال التثبيت أو الاختبار في هذا الصدد، افصل مصدر التيار الكهربائي. يجب إكمال توصيلات جهد التيار الكهربائي أو فحصها بواسطة متخصص مؤهل.

نصائح التركيب والتركيب

تحقق دائمًا من أبعاد الجسم، والمسافة بين فتحات التركيب، وارتفاع المشغل، ونوع الطرف، وموضع التشغيل قبل الطلب. المحولات التي تبدو متشابهة ليست بالضرورة قابلة للتبديل.

يجب الضغط على المشغل في الاتجاه الصحيح ويجب عدم استخدامه كإيقاف ميكانيكي قوي ما لم تشير الشركة المصنعة إلى خلاف ذلك. يجب تجنب التأثير المفرط والضغط الجانبي والرطوبة والرطوبة والاهتزازات.

هناك أنواع مختلفة من المحطات الطرفية شائعة الاستخدام؛ وهي تشمل أطراف لحام وعلامات تبويب التوصيل السريع ودبابيس ثنائي الفينيل متعدد الكلور ومحطات الأسلاك. يمكن اختيار النمط بناءً على تقنية التجميع المستخدمة ومدى توفر المساحة.

كيفية اختيار النموذج المناسب

استخدم قائمة المراجعة هذه قبل الشراء:

• تأكد من جهد التيار المتردد أو التيار المستمر وتيار الحمل الفعلي.
• حدد ما إذا كان الحمل مقاومًا أم حثيًا أم سعويًا أم محركًا أم مصباحًا.
• حدد SPDT أو SPST-NO أو SPST-NC وفقًا للدائرة.
• اختر قوة التشغيل المطلوبة ونمط المحرك.
• قارن أبعاد التركيب والمواضع الطرفية.
• التحقق من درجة حرارة التشغيل، والختم، والحياة الكهربائية، والموافقات.
• اطلب ورقة البيانات الرسمية لرقم الجزء الدقيق.

الأسئلة الشائعة: مفتاح مايكرو حساس SPDT 5A 125/250VAC

ما هو المفتاح الصغير الحساس SPDT 5A 125/250VAC؟

المفتاح عبارة عن جهاز منخفض القوة وسريع الحركة مزود بطرف مشترك ومخرجات مزدوجة. الحد الأقصى لتصنيف التيار هو 5A عند تشغيله في ظل ظروف خاضعة للرقابة.

هل يمكنني استخدامه لـ 250VDC؟

لا، في حين أن علامة 125/250 فولت تيار متردد تمثل تصنيفًا للتيار المتردد، إلا أنها لا تعطي تصنيفًا لجهد التيار المستمر. ابحث دائمًا عن مفتاح ذو جهد تيار مستمر وتصنيف التيار المذكور.

ما هو الفرق بين NO و NC؟

يسمح المفتاح المفتوح عادة بتدفق الكهرباء عند عدم الضغط على أي شيء على المفتاح، بينما يسمح المفتاح المغلق عادة بتدفق الكهرباء عند الضغط على المشغل.

هل يمكن للمفتاح الصغير 5A التحكم في المحرك؟

على الرغم من أن تيار المحرك أقل من 5 أمبير، إلا أن المفتاح قد لا يعمل بشكل صحيح. تحديد تيار البدء والقوس الاستقرائي الذي قد يتجاوز قدرة المفتاح. قم بتقييم سعة تحميل المحرك أو استخدم مرحلًا أو موصلًا.

هل يمكنني استبدال مفتاح 5A بطراز 16A أو 21A؟

يتم ذلك فقط إذا كان البديل له نفس الحجم من حيث الأبعاد وحركة المحرك والترتيب الطرفي وترتيب الاتصال وتقييم الجهد والشهادة. إن تصنيف القوة الأكبر في حد ذاته لا يكفي.

كم من الوقت يستمر التبديل الجزئي؟

يتم تحديد عمر المنتج حسب الحمل وتكرار الرسالة والمحاذاة والبيئة وجودة التثبيت. الحياة الميكانيكية والكهربائية مصطلحات متميزة؛ ولذلك يجب اتباع مواصفات الحياة الكهربائية وفقاً للحمل الفعلي.

في الختام،التبديل الجزئي 5a 125 250 فولتيعد خيارًا قابلاً للتطبيق لأنظمة التحكم في التيار المتردد واستشعار الموضع صغيرة الحجم إذا كان الحمل والمعلمات الميكانيكية مناسبة. تحقق من المواصفات، واختر المحطات الطرفية والمشغل المناسب لـ SPDT، واللجوء إلى استخدام مرحل أو حل للخدمة الشاقة للأجهزة ذات تيار تدفق كبير أو للتطبيقات الكهروميكانيكية الصعبة.
