مفتاح الروك المضاء: الأنواع والأسلاك ودليل الشراء

يعمل المفتاح المتأرجح المضيء كنوع من مفتاح التشغيل/الإيقاف المدمج مع مصباح LED أو ضوء النيون، والذي يشير إلى ما إذا كان المفتاح في وضع التشغيل/التشغيل أم لا بسهولة. بفضل مؤشره، يكون المفتاح المتأرجح مرئيًا بوضوح حتى في لوحات التحكم المظلمة أو المزدحمة. لقد وجدت المفاتيح المتأرجحة المضيئة فائدتها في العديد من التطبيقات في السيارات والقوارب والمركبات الترفيهية والدراجات والأجهزة المنزلية والآلات الصناعية وأنظمة التحكم الكهربائية، إلخ.

من الممكن استخدام المفاتيح المتأرجحة المضيئة في كل من دوائر الجهد المنخفض وقطاعات الجهد العالي. قد يواجه المرء مفاتيح 12 فولت تستخدم في تطبيقات السيارات بالإضافة إلى مفاتيح تيار متردد 120 فولت للاستخدام في المنازل والصناعة. عند اختيار النوع المناسب، يجب تحديد جهد النظام، التصنيف الحالي، نوع الحمل، ترتيب الأطراف، حجم المفتاح، ومنطقة التثبيت.

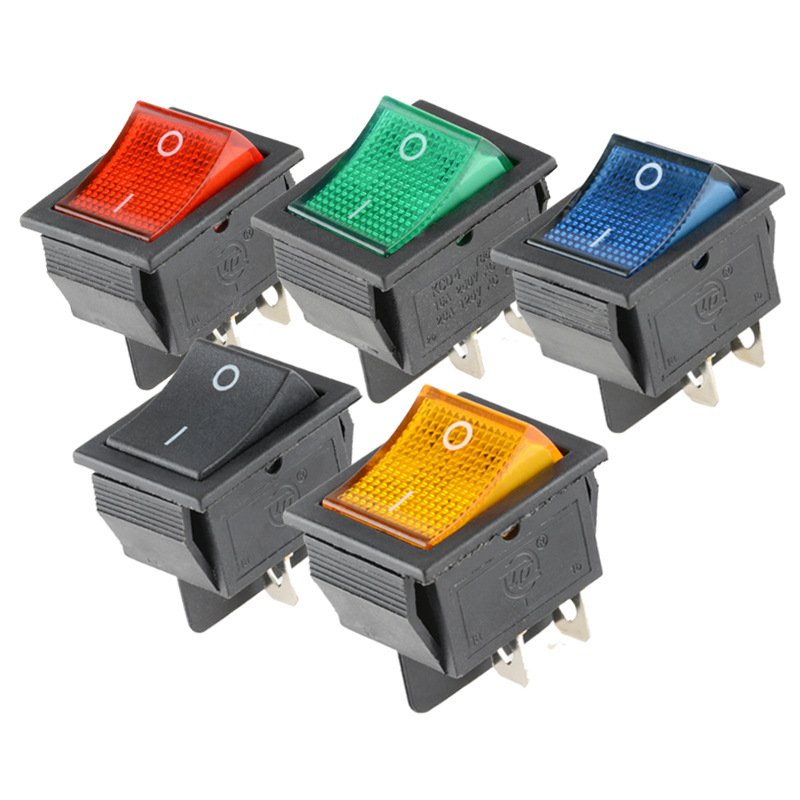

ما هومفتاح الروك المضاء?

مفتاح الروك مصنوع منآلية هزازة يمكنها تنشيط دائرة كهربائية. يتم دفع المفتاح المتأرجح إلى وضع التشغيل، ويتصل مصدر الطاقة بالمعدات التي يتم تشغيلها. علاوة على ذلك، يحتوي المفتاح على مؤشر LED أو نيون مدمج للإشارة إلى تشغيل الطاقة.

يمكن أن يشير المفتاح إلى ما إذا كان يتلقى الطاقة، أو قيد التشغيل، أو إذا كانت هناك دائرة أخرى قيد التشغيل، اعتمادًا على تصميم الجهاز وإعداده. هناك عدة طرق مختلفة لتوصيل المفتاح، حسب النوع. ومع ذلك، تأكد من مراجعة تعليمات الأسلاك والعلامات من الشركة المصنعة قبل بدء التثبيت.

الأنواع الشائعة من مفاتيح الروك المضاءة

مفاتيح الروك ذات محطتين

تم تصميم المفتاح ذو المحطتين للعمل في وضع التشغيل والإيقاف البسيط. بشكل عام، هذا النوع من أجهزة التبديل يتصل بكل من دوائر الحمل والإمداد الكهربائي ويمكنه إضاءة LED عند تنشيطه. تتأثر بعض أنواع LED بالقطبية، لذلك يجب إجراء التوصيلات كما هو موضح أدناه.

مفاتيح الروك ثلاثية المحطات

تتميز التصميمات ثلاثية المحطات بتوفير مدخلات الطاقة الكهربائية، والإشارات القابلة للتحويل، والاتصال بالتأريض. ونتيجة لوجود محطة منفصلة للاتصال الأرضي، يمكن للمؤشر قيد النظر أن يعمل دون مشاكل. وكثيرا ما يستخدم هذا النوع من التصميم في السيارات والقوارب.

مفاتيح الروك ذات الأربع والخمس محطات

يمكن للمفاتيح الطرفية 4 و5 أن توفر إضاءة مستقلة، أو تبديل ثنائي القطب أو مخرجات متعددة. إنها مناسبة لرؤوس التحكم الأكثر تطورًا، على الرغم من أن التوصيلات المناسبة تعتمد على التكوين الداخلي للدائرة. لذلك، يجب اتباع الرسم التخطيطي الموضح بدلاً من تبسيط عملية توصيل الأسلاك من خلال أماكن طرفية قياسية.

تكوينات SPST وSPDT وDPDT

يتمتع مفتاح SPST بالقدرة على إكمال دائرة واحدة فقط وتحويلها من وضع التشغيل إلى وضع الإيقاف فقط. تعمل مفاتيح SPDT على تشغيل مدخل واحد وتعمل على مخرجين. تعمل مفاتيح DPDT على دائرتين وتكون قادرة على اختيار المدخلات أو عكس القطبية. يعد مفتاح SPST هو الشكل الأكثر شيوعًا للمفاتيح المستخدمة في التطبيقات النموذجية، مثل تشغيل المصباح.

ما هومفتاح الروك المضاء12 فولت يستخدم؟

تم تصميم المفتاح المتأرجح بإضاءة 12 فولت للاستخدام في الدوائر الكهربائية المزودة بمصدر تيار مباشر (DC) بجهد 12 فولت. تشمل التطبيقات النموذجية ما يلي:

• إضاءة السيارات والدراجات النارية
• قضبان إضاءة LED وأضواء العمل
• مراوح التبريد ومضخات المياه
• ملحقات القوارب والمركبات الترفيهية
• معدات لوحة القيادة ولوحة التحكم
• الأنظمة الكهربائية التي تعمل بالبطارية

لا ينص معيار 12V على الحد الأعلى للتيار للمفتاح. يمكن القول، على سبيل المثال، أن المفتاح يمكن أن يعمل بقدرة 12 فولت وبتيار 20 أمبير. ومع ذلك، أثناء بدء التشغيل، قد تسحب بعض الآلات مثل المحركات والمضخات تيارًا أكبر. ولهذا الغرض، يجب استخدام المرحلات المناسبة للتحكم في التيارات العالية أو الأحمال الحثية.

كيفية اختيار مفتاح الروك المضاء المناسب

تحقق من تصنيف الجهد والتيار

حدد مفتاحًا يعمل بشكل صحيح مع الجهد والتيار للدائرة. على سبيل المثال، يجب عدم استخدام مفتاح ذو تصنيف 12 فولت تيار مستمر لدائرة ذات جهد 120 فولت أو 230 فولت تيار متردد. بالإضافة إلى تيار التشغيل العادي، يجب على المرء أيضًا أن يأخذ في الاعتبار تيار البدء أو التدفق للحمل.

النظر في نوع التحميل

تفرض المحركات الكهربائية والمضخات وأجهزة التدفئة والمصابيح الكهربائية ومشغلات LED أحمالًا مختلفة على المفاتيح. التقييمات التي تأخذ في الاعتبار الأحمال المقاومة فقط قد لا تنطبق على الأحمال الحثية مثل المحركات الكهربائية. يجب أن يتم اختيار المفاتيح وفقًا للأحمال التي يتعين عليها التعامل معها.

تأكيد أبعاد التركيب

قبل الطلب، تأكد من التحقق من قياس قطع اللوحة بالإضافة إلى سمك اللوحة وموضع علامة التبويب القابضة والخلوصات من خلف اللوحة. قد يدخل المفتاح في الفتحة الأمامية ولكنه قد يصطدم بأجزاء وأسلاك أخرى.

قم بمراجعة مواصفات المؤشر

استهلاك الطاقة لمؤشرات LED منخفض جدًا، لذلك يتم استخدامها عادةً في أنظمة 12 فولت. تأكد من أن مؤشر LED يحتوي على مقاومة داخلية وتحقق مما إذا كان له قطبية. قد يؤدي استخدام مفتاح بجهد مختلف إلى توجيه المؤشر بشكل غير صحيح.

النظر في حماية البيئة

يجب أن نختار المفاتيح التي لديها القدرة على مقاومة الرطوبة ومنع الصدأ في حالة استخدامها في الخارج أو في الداخل أو في بيئة بحرية أو في بيئات بها غبار واهتزازات.

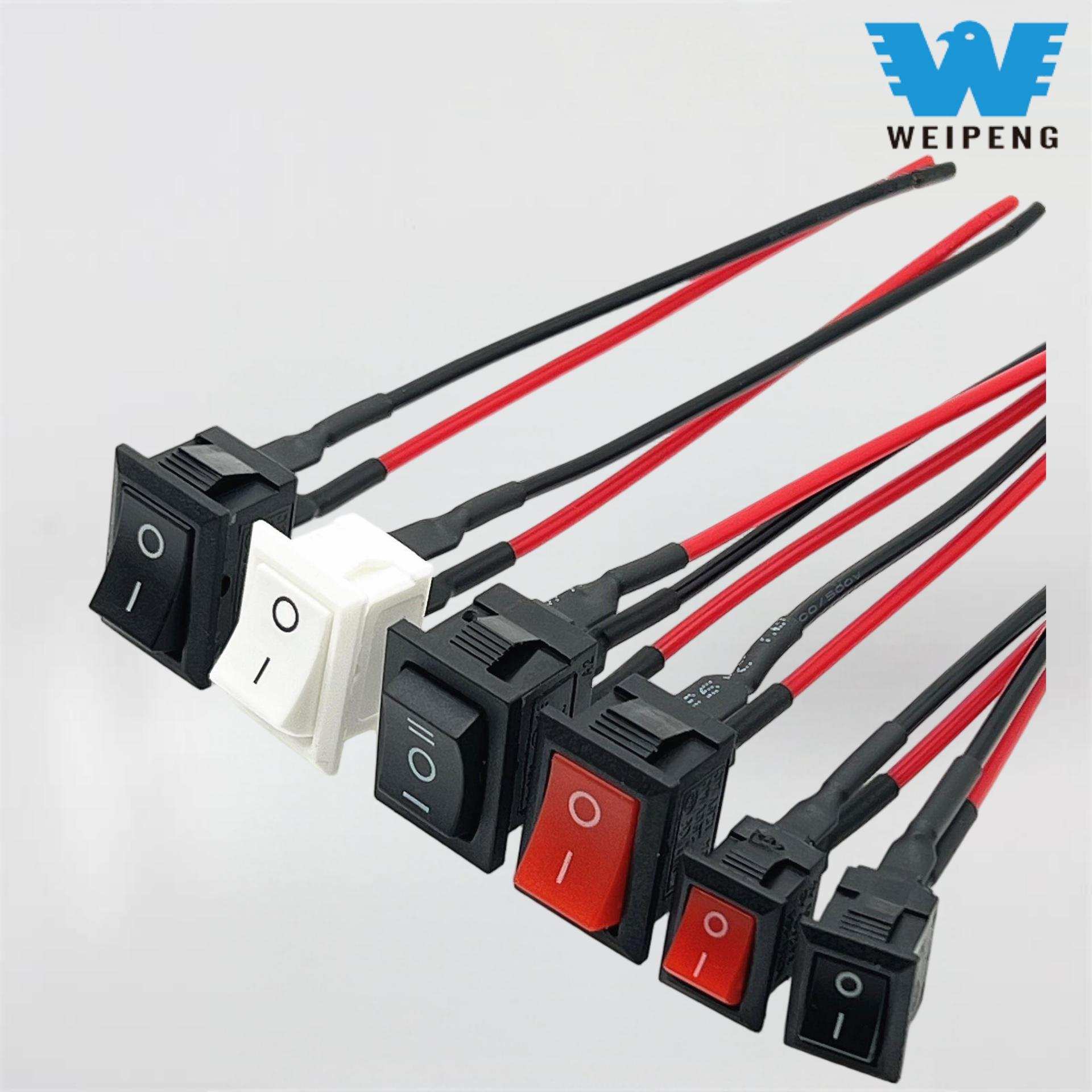

كيف يمكنك توصيل مفتاح الروك المضاء؟

يتضمن توصيل مفتاح متأرجح مضاء تحديد مواصفات المفتاح المعين، بما في ذلك عدد أطرافه وتخطيطه. قم دائمًا بقطع مصدر الطاقة قبل بدء العمل وتحديد كل طرف من المحطات بدقة. يجب أن يتم التوصيل بمصدر الطاقة بواسطة فنيين مؤهلين فقط.

أسلاك نموذجية ثلاثية المحطات بجهد 12 فولت

مصدر إيجابي منصهر -> محطة الطاقة أو الإدخال
خرج مبدل -> محطة إيجابية للحمل
النظام سلبي -> المحطة الأرضية والحمل سلبي

يجب أن تتوفر الكهرباء على الحمل بمجرد تشغيل المفتاح مما يدل على تشغيل المؤشر. يجب تركيب رابط المصهر بجوار مصدر الإمداد مباشرةً، أي البطارية. يجب أن تتوافق قيمة المصهر أيضًا مع نوع السلك ومواصفات الدائرة.

الأسلاك النموذجية ذات المحطتين

العرض الإيجابي -> محطة التبديل 1
تبديل المحطة 2 -> تحميل إيجابي
تحميل سلبي -> النظام سلبي

عندما يشتمل المفتاح على مصباح LED حساس للقطبية، فمن المهم توصيل الخيوط الموجبة والسالبة بشكل صحيح. في حالة عكس الخيوط، لن يتم تشغيل مؤشر LED، على الرغم من أن المفتاح سيعمل بشكل صحيح.

اعتبارات الأسلاك والسلامة

استخدم سلكًا يأتي مع التصنيف الحالي المناسب واستفد من المحطات المعزولة بالإضافة إلى أنابيب الانكماش الحراري لضمان سلامة جميع التوصيلات. لا تقم بتوجيه الأسلاك بالقرب من الزوايا الحادة أو مصادر الحرارة العالية أو المناطق التي قد تسبب الحركة. بالنسبة للمركبات، تأكد من عدم تعرض مجموعة الأسلاك للاهتزازات والتآكل. بالنسبة للأسلاك البحرية، تأكد من أن الموصلات وكذلك الأسلاك المستخدمة خالية من التآكل.

لا يعمل الروك المضاء كبديل لقاطع الدائرة الكهربائية أو الأرض الصحيحة أو المصهر. إذا أصبح المفتاح ساخنًا للغاية، أو يذوب، أو يتغير لونه، أو يصدر شرارة، أو تنبعث منه رائحة محترقة، فيجب إيقاف تشغيله لأنه قد يكون مؤشرًا على وجود عطل كهربائي، مثل التيار الزائد، أو الاتصال غير المحكم، أو الاتصالات الخاطئة، أو الأسلاك الرفيعة جدًا بحيث لا يمكنها التعامل مع الحمل.

شائعمفتاح الروك المضاءمشاكل

المؤشر لا يضيء

بعض الأسباب الشائعة هي عكس القطبية، أو فقدان الاتصال الأرضي، أو الخطأ في تحديد الأطراف، أو استخدام مؤشر مصمم لجهد مختلف. قم بمقارنة أعمال التثبيت بشكل صحيح مع مخطط الأسلاك الخاص بالشركة المصنعة وتحقق من وجود الجهد على الأطراف الصحيحة.

يعمل الحمل ولكن المؤشر لا يعمل

حتى لو كانت اتصالات التبديل جيدة التوصيل، فمن المهم بنفس القدر التحقق مما إذا كان الجهاز يحتوي على مصدر طاقة أو أرضي منفصل. تحقق أيضًا مما إذا كانت الوحدة تحتوي على مصدر ضوء يعمل بشكل منفصل عن الآخرين.

يظل المؤشر قيد التشغيل عند إيقاف تشغيل المفتاح

تعمل بعض نماذج المفاتيح بطريقة تضيء عندما تكون الطاقة موجودة عند مدخلاتها. قد يكون هذا السلوك طبيعيًا لهذا الجهاز بالذات. قبل استبدال المفتاح، تأكد من فحص دائرة مؤشر المفتاح.

يومض المؤشر أو يصبح المفتاح ساخنًا

يمكن أن تتسبب مشكلات مثل التوصيلات غير الدقيقة أو انخفاض الجهد أو تدفق التيار العالي أو الأحمال غير المناسبة في حدوث وميض وارتفاع درجة الحرارة. يجب التحقق من ذلك عن طريق فصل الدائرة وفحص تصنيف المفتاح وحجم السلك وكيفية توصيل الجهاز وتحميله. إذا لزم الأمر، قد يكون من الضروري استخدام مرحل للمحرك أو المضخات أو الأحمال الأخرى التي تسحب تيارات عالية.

الأسئلة المتداولة

هل يتطلب المفتاح المتأرجح المضاء سلكًا أرضيًا؟

ليس هذا هو الوضع دائما. في حالة أنواع العدادات ذات المطرافين، فإنها تقوم بتوصيل مؤشرها داخليًا، مما يعني أنه لا حاجة إلى تأريض منفصل. يجب أن يكون للنماذج التي تحتوي على ثلاثة أطراف طرفية دائمًا نقطة أرضية خاصة بها. تحقق دائمًا من المحطات الطرفية ومواصفات المنتجات.

هل يمكن لمفتاح الروك المضاء بجهد 12 فولت التحكم في مصابيح LED؟

التأكيد صالح نظرًا لأن المفتاح يحتوي على تصنيف يتوافق مع جهد النظام، وتيار التشغيل المقدر، وتيار بدء التشغيل لبرنامج تشغيل LED. قد تكون هناك حاجة إلى مرحل عند استخدام قضبان LED أكبر أو عدة تركيبات.

هل يمكن استخدام مفتاح الروك 12 فولت مع الطاقة المنزلية؟

لا، لا يمكن استخدام المفتاح المتأرجح المقدر بـ 12 فولت تيار مستمر مع 120 فولت أو 230 فولت تيار متردد. يجب أن يتم تصنيف مفتاح التيار المتردد وفقًا لجهد التيار المتردد والتيار وأنواع الأحمال ومعايير السلامة المطبقة للكهرباء المنزلية.

لماذا يتوهج مفتاح الروك LED الخاص بي بشكل خافت عند إيقاف تشغيله؟

يؤدي تسرب تيار صغير من الجهاز أو الحمل في الدائرة إلى إنتاج ضوء خافت. في بعض الأحيان بدلاً من هذا الترتيب، يمكن للمرء اللجوء إلى استخدام مفتاح أو مرحل أو جهاز مختلف على جانب الحمولة أيضًا.

كيف يمكنني اختبار مفتاح الروك؟

لاختبار استمراريته، يجب إزالة المفتاح من مصدر الطاقة وضبط المقياس المتعدد على وضع الاستمرارية. يجب أن يكون تشغيل المفتاح بحيث يحتوي على استجابات مفتوحة ومغلقة أثناء التشغيل. لا تقم أبدًا بإجراء اختبار الاستمرارية على دائرة نشطة.

يحتوي المفتاح المتأرجح المضاء بشكل مناسب على مواصفات الجهد والتيار ونوع الحمل والمحطات والحجم والوظيفة التي تناسب بيئته. لتنشيط ملحق صغير بجهد 12 فولت، يعد مفتاح SPST خيارًا مناسبًا. إذا كانت هناك محركات أو معدات ثقيلة، فستكون هناك حاجة إلى مرحل، وهناك أيضًا حاجة إلى الصمامات والأسلاك المناسبة في الأنظمة الكهربائية الأخرى.
