مفتاح الروك في وضع إيقاف التشغيل: الدليل الكامل للمبتدئين والخبراء

فهمموضع التشغيل والإيقاف لمفتاح الروكيعد عاملاً مهمًا جدًا للمحترفين والهواة الذين يتعاملون مع الأجهزة الكهربائية أو الإلكترونية. يتم استخدام المفتاح المتأرجح بطرق مختلفة في أماكن مختلفة، كما هو الحال في المنتجات المنزلية، وفي لوحات عدادات السيارة، وفي أجهزة الكمبيوتر، وفي شرائح الطاقة، وفي المصانع. إذا كنت مهتمًا بطرق تحديد ما إذا كان المفتاح المتأرجح يعمل أم لا، وكذلك التعرف على تركيبه وعمله وفشله، فستجد بالتأكيد الإجابات في هذا الدليل.

ما هو مفتاح الروك؟

المفتاح المتأرجح هو مفتاح كهربائي يهتز عند الضغط عليه، بدلاً من التحرك عموديًا. كما أن التأرجح إما يكمل الدائرة أو يكسرها ويتحكم في التيار الكهربائي. أصبحت مفاتيح الروك شائعة بين المهندسين. فهي قوية، وسهلة الاستخدام، وموثوقة. هناك العديد من أنواع المفاتيح المتأرجحة من حيث التصميمات والأشكال والأحجام، لكن دورها الأساسي يظل كما هو: التشغيل والإيقاف بشكل موثوق.

تحديد موضع التشغيل والإيقاف للمفتاح المتأرجح

عند الانضمام إلى عالم المفاتيح المتأرجحة، أحد الأسئلة الأولى التي تتبادر إلى ذهنك هو: كيف يمكن للمرء معرفة ما إذا كان المفتاح قيد التشغيل أم الإيقاف؟ لقد قامت الصناعة بتبسيط المهمة من خلال طرح بعض المؤشرات العامة. ابحث عن الرموز الدولية المطبوعة على واجهة المفتاح أو المنقوشة عليه.

I= تشغيل
O= إيقاف

يؤدي تحريك المفتاح في اتجاه العلامة التي تشير إلى "I" إلى إكمال الدائرة الكهربائية المعنية وتشغيل الجهاز. إذا تم تشغيل المفتاح في اتجاه العلامة "O"، فسيتم قطع الاتصال وسيتوقف الجهاز عن العمل. بفضل هذه العلامات البسيطة، يمكن ضمان السلامة. في بعض الحالات، يمكن استخدام قيم الألوان لقراءة اللون الأحمر لـ "ON" واللون الأسود أو الأبيض لـ "OFF".

التكوينات الشائعة لمفاتيح الروك

تأتي المفاتيح المتأرجحة في تكوينات متعددة: رمي أحادي القطب (SPST)، رمي فردي مزدوج القطب (DPST)، رمي مزدوج أحادي القطب (SPDT)، ورمي مزدوج القطب مزدوج (DPDT). يشير التكوين المختار إلى عدد الدوائر التي يمكن أن يعملها المفتاح المتأرجح. علاوة على ذلك، فهو يكشف ما إذا كان المفتاح يمكنه أداء وظيفته في العديد من المواضع.

بشكل قياسي، تتعلق وظيفة التشغيل والإيقاف بتصميم SPST، حيث يقوم أحد الطرفين بتشغيل مصدر الطاقة (ON) ويقوم الطرف الآخر بإيقاف تشغيله (OFF). ومع ذلك، يمكن أن تتضمن أنواع مفاتيح DPDT أو SPDT المزيد من المواضع لتبديل الاتجاه أو إجراء اتصالات مختلفة في الدائرة. إن إدراك تصميم المفتاح المتأرجح الخاص بك يساعد في توصيله واستخدامه بشكل صحيح.

تطبيقات المفاتيح المتأرجحة ومواقع التشغيل/الإيقاف الخاصة بها

نظرًا لتصميمها المريح وبساطة الاستخدام، توجد المفاتيح المتأرجحة في العديد من الأجهزة. فيما يلي التطبيقات الرئيسية التي يكون فيها التحديد الصحيح لموضع التشغيل والإيقاف أمرًا مهمًا:

الأجهزة المنزلية: في حالة آلات القهوة ومبردات المياه والحوافر والمراوح، تم تفضيل المفاتيح المتأرجحة نظرًا لسهولة استخدامها.
السيارات: وضع المفتاح المتأرجح هو كل شيء عندما يتعلق الأمر بالتحكم في لوحة القيادة والنوافذ والضبط والإضاءة.
الصناعية: تعتمد الآلات الثقيلة دائمًا على مفاتيح واضحة ويمكن الاعتماد عليها.
الإلكترونيات وأجهزة الكمبيوتر: من البديهي أن تستخدم الشرائط الكهربائية وشاشات العرض والهيكل مفاتيح متأرجحة لتجنب أي مشاكل تتعلق بالطاقة والإدارة.

يعد فهم المعلومات المتعلقة بالمفتاح المتأرجح أمرًا بالغ الأهمية للتشغيل السلس والآمن للأجهزة كما توضح الأمثلة المذكورة. يساعد الوضع الجسدي بالإضافة إلى فهم معنى الرموز على منع التشغيل و/أو إيقاف الأجهزة بشكل غير مقصود مما قد يؤدي إلى تلف أو إصابات.

الإشارات المرئية والمادية لوضع التشغيل والإيقاف

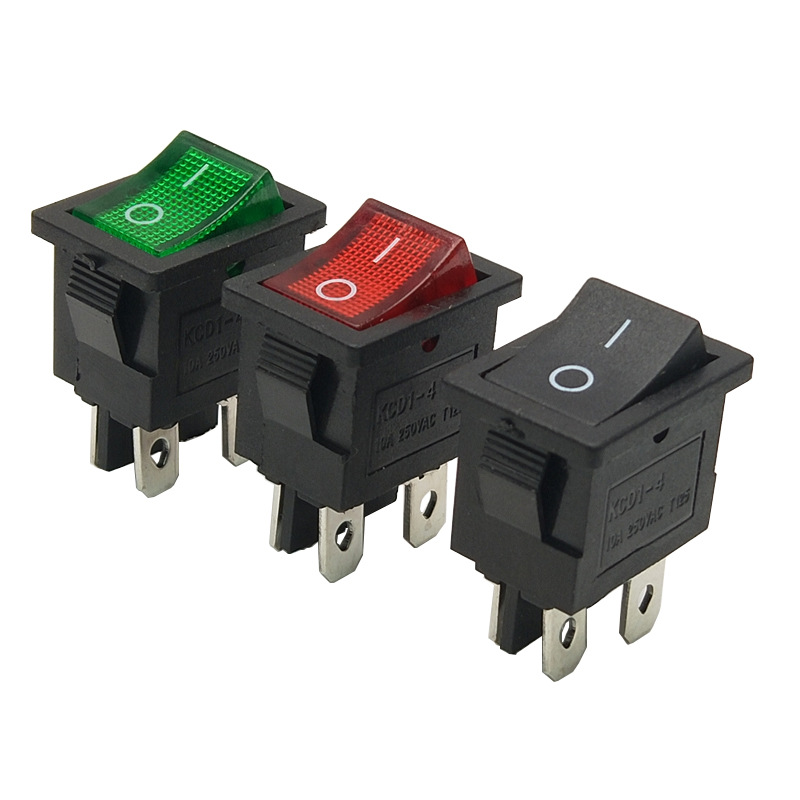

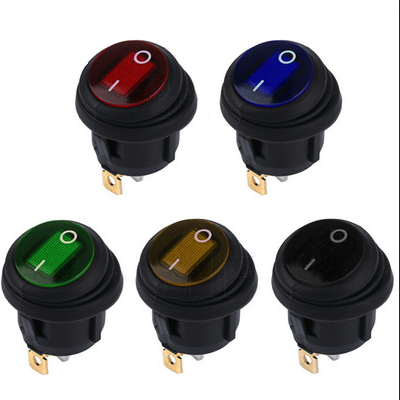

وبصرف النظر عن الرموز الأساسية "I" و"O"، قد تشتمل المفاتيح المتأرجحة أيضًا على إشارات مرئية وملموسة مختلفة حتى يتمكن المستخدمون من فهم حالتها بسرعة. تحتوي بعض المفاتيح على علامات مضيئة حيث يتم تشغيل لمبة نيون أو مصباح LED عند تشغيل المفتاح نفسه. بالإضافة إلى ذلك، هناك مفاتيح ذات مؤشرات لمسية يمكن أن تكون ذات حافة خشنة أو سطح مجوف مزدوج لتمكين الشعور بالجوانب الداخلية والخارجية

توفر الخصائص الفيزيائية للمفتاح أيضًا معلومات قيمة. في معظم الحالات، يستلزم الإعداد "ON" نقل المفتاح نحو المشغل، بينما يعني الوضع "OFF" تدوير المفتاح في الاتجاه المعاكس. في الأجهزة المثبتة على اللوحات، قد يكون هناك خيار للحفاظ على موضع موحد للمفتاح بحيث يقع "ON" في الجزء العلوي أو بالقرب من المستخدم، وفقًا للوائح معينة.

كيفية تثبيت وتوصيل مفتاح متأرجح لوظيفة التشغيل والإيقاف الصحيحة

يضمن إعداد المفتاح المتأرجح بشكل صحيح العمل المقصود لحالة تشغيل وإيقاف المفتاح. العملية هي كما يلي:

الخطوة 1: تحديد نوع التبديل
لمعرفة المحول الذي تستخدمه، حدد ما إذا كان محول SPST أو DPST أو SPDT أو DPDT لأنه سيحدد توصيلات الأسلاك الخاصة بك.
الخطوة 2: ابحث عن الرمزين "I" و"O".
عند وضع المفتاح في الحامل، تأكد من أن "I" يواجه الجانب المناسب.
الخطوة 3: قم بتوصيل المحطات الطرفية
عادةً ما تكون الأسلاك مجرد توصيل مصدر الطاقة بالطرف "المباشر" وتوصيل الجهاز بطرف "التحميل" كما هو محدد في تعليمات الشركة المصنعة.
الخطوة 4: تشغيل الاختبارات على المحول
بمجرد الانتهاء من توصيل المفتاح، قم بإجراء فحص للتأكد من أن المفتاح يقوم بتشغيل جهازك بالضغط على "I" وأن "O" يوقف تشغيله.

قد يؤدي تثبيت المفتاح المتأرجح بطريقة خاطئة إلى عكس وظيفة التشغيل/الإيقاف، مما قد يكون مربكًا وخطيرًا. إذا لم تكن متأكدًا من كيفية عمل التثبيت، فمن الجيد الاتصال بفني كهربائي مؤهل وطلب المساعدة في فهم مخططات الأسلاك المقدمة من قبل الشركة المصنعة للمفتاح.

اعتبارات السلامة مع مفاتيح الروك

السلامة لها أهمية قصوى عندما يتعلق الأمر بالتحكم الكهربائي. فيما يلي بعض أفضل الممارسات التي يجب اتباعها للعثور علىموضع التشغيل والإيقاف لمفاتيح الروك:

علامات واضحة: تأكد من وضع علامة واضحة على المفاتيح الخاصة بك بالحرفين "I" و"O"، أو استخدم الملصقات إذا لزم الأمر. الاتساق: عند تثبيت المفاتيح، تأكد من أن اتجاه التشغيل/الإيقاف يتوافق مع كيفية تثبيته على الأجهزة أو اللوحات الأخرى. تجنب التبديل العرضي: تجنب استخدام المفاتيح التي لا تحتوي على حراس أو أغطية أو آليات قفل لأنها قد تكون خطيرة في أماكن العمل الصناعية والمزدحمة. الخدمة الدورية: قم بفحص المفاتيح بانتظام بحثًا عن علامات التآكل أو العلامات الباهتة أو أي عناصر معيبة أخرى قد تسبب أعطالًا.

من خلال تنفيذ تدابير السلامة هذه، فإنك تتأكد من أنك لست وحدك، بل الآخرين أيضًا، ستتمكنون من تحديد موضع تشغيل وإيقاف المفتاح المتأرجح وتجنب أي مشاكل كهربائية محتملة.

الأسئلة المتداولة

كيفية معرفة ما إذا كان المفتاح في وضع التشغيل أو الإيقاف؟تستخدم غالبية المفاتيح المتأرجحة إشارات رسومية شائعة: يشير الحرف "I" إلى أن المشغل يقوم بوظيفة التشغيل، بينما يشير الحرف "O" إلى أنه يؤدي وظيفة إيقاف التشغيل. الجانب "I" هو الذي يجعل الدائرة مكتملة، بينما الجانب "O" يفصلها. في الحالات التي لا تتوفر فيها إشارات، راجع دليل الشركة المصنعة. بالإضافة إلى ذلك، في بعض الأحيان قد تضاء المفاتيح عندما تكون في وضع التشغيل أو يتم وضعها بطريقة تجعل الجانب المدفوع نحو المستخدم في وضع التشغيل. يمكن أيضًا إجراء اختبار بسيط يتم إجراؤه عن طريق تبديل المفاتيح لتحديد موضعه.

هل جميع المفاتيح المتأرجحة مضاءة عند التشغيل؟الإضاءة غير موجودة في جميع المفاتيح المتأرجحة. في حين أن المفاتيح المضيئة تساعد إلى حد ما عندما تكون البيئة مظلمة، فإن المفتاح العادي قد يستخدم فقط العلامات أو الإحساس.

هل يمكنني تثبيت مفتاح الروك بمفردي؟نعم، إذا لاحظت إجراءات الأسلاك الصحيحة ومعايير السلامة. تأكد من التحقق من مواصفات المفتاح والرجوع إلى مخططات الأسلاك للتأكد من أنه موجه بشكل صحيح ويعمل بشكل صحيح.

ماذا يحدث إذا تم تثبيت المفتاح بشكل عكسي؟إذا تم تركيبه بشكل غير صحيح، فقد يعمل المفتاح المتأرجح في الاتجاه المعاكس - عند الضغط على الجانب "O"، قد يؤدي ذلك إلى تشغيل الجهاز مما يسبب ارتباكًا ويشكل خطرًا. ينبغي للمرء التحكم في الاتجاه بالطريقة الصحيحة والتحقق من وظيفة المفتاح بعد تثبيته.

هل المفاتيح المتأرجحة مناسبة للأجهزة ذات التيار العالي؟هناك عدد لا بأس به من المفاتيح المتأرجحة التي يمكنها العمل مع تطبيقات الجهد العالي والتيار العالي بشكل جيد تمامًا؛ ومع ذلك، يُنصح دائمًا بالتأكد من أن التقييمات كافية لتطبيقك. قد يؤدي استخدام مفتاح ذو تقييمات غير كافية إلى توليد حرارة زائدة أو حدوث أعطال.

استكشاف مشكلات تشغيل وإيقاف مفتاح الروك وإصلاحها

في حين أن بعض الأجهزة التي تحتوي على مفاتيح من النوع المتأرجح لا تستجيب بشكل مناسب للتغييرات التي تطرأ على حالتها. يتضمن استكشاف أخطاء تشغيل وإيقاف تشغيل المفتاح وإصلاحها فحص كل من المفتاح والدائرة:

- للبدء، تحقق من المؤشرات المرئية مثل الرموز "I"/"O" بالإضافة إلى المؤشرات الضوئية لتحديد الموقع.
- بعد ذلك، قم بإيقاف تشغيل الكهرباء وفحص المفتاح بحثًا عن أي تآكل أو صدأ أو أعطال ميكانيكية. يجب أن تعمل وظيفة/جزء التأرجح بسهولة دون أي عطل.
- استخدم جهاز اختبار الاستمرارية أو مقياس متعدد للتأكد من أن المفتاح يقوم بإنشاء دائرة بنجاح أثناء تحويله إلى الوضع "I" ويقاطعه أثناء وجوده في "O".
- في حالة وجود عدة مفاتيح، تأكد من تركيبها بشكل موحد ومطابقتها لنظام الأسلاك.

إذا توقف المفتاح عن العمل، فقد يكون من الضروري تغيير المفتاح. عند استبدال المفاتيح، تأكد من الاستفادة من المفاتيح ذات المواصفات الأصلية قدر الإمكان، خاصة عندما يتعلق الأمر بمتطلبات الجهد والتيار.

بدائل لمفاتيح الروك للتحكم في التشغيل والإيقاف

على الرغم من أن المفاتيح المتأرجحة تعد من بين أنواع المفاتيح الأكثر شيوعًا هذه الأيام، إلا أنها ليست الخيار الوحيد المتاح لوظيفة التشغيل والإيقاف. تتضمن أنواع المفاتيح الأخرى مفاتيح التبديل، ومفاتيح الضغط على الزر، والمفاتيح الدوارة، ومفاتيح الشرائح. تمتلك كل هذه الأنواع من المفاتيح تصميمات وميزات مميزة. للتوضيح، تحتوي مفاتيح التبديل على آلية رافعة تسحب المفتاح من موضع إلى آخر بينما يتم تنشيط مفاتيح الضغط عن طريق الضغط على الزر وتحريره. يعتمد اختيار نوع المفتاح على ما يتطلبه التطبيق المحدد من حيث المتانة أو بيئة العمل أو المظهر الجمالي.

صيانة واستبدال مفاتيح الروك

يعد الحفاظ على المفتاح المتأرجح الخاص بك أمرًا ضروريًا لضمان موثوقيته فيما يتعلق بوضع التشغيل والإيقاف. توخي الحذر عند تنظيف المفتاح، حيث أن وجود الأوساخ والرطوبة يمكن أن يتداخل مع العلامات. إذا بدأ يشعر بأن المفتاح المتأرجح الخاص بك لزج، أو ظهرت عليه علامات الخلل، أو أصبح تالفًا، فعادةً ما يكون استبداله هو رد الفعل المناسب. يجب أن يتوافق الاستبدال فيما يتعلق بالتصنيف الحالي والجهد والأبعاد المادية. استخدم نفس أساليب الأسلاك والتوجيه كما تمت مناقشته سابقًا.

اختيار الأفضلالتبديل الروكللتطبيق الخاص بك

عند اختيار المفتاح المتأرجح، من الضروري التأكد من أن تصنيفات المفتاح مناسبة للاحتياجات الكهربائية للجهاز. من الناحية المثالية، يجب على المرء أن يبحث عن المفاتيح المتأرجحة التي تتميز بعلامات واضحة تشير إلى تشغيل وإيقاف تشغيل المفتاح، ومصنوعة باستخدام مواد متينة، وسهلة التشغيل. إذا كان سيتم استخدام المفتاح في بيئة تكون فيها الرؤية أمرًا بالغ الأهمية، فإن المفاتيح المضيئة هي الخيار الأفضل. يجب أن تستخدم الأجهزة ذات التيار العالي المفاتيح التي تتميز باتصالات وعزل عالي الجودة. قم بتقييم تصميم المفتاح بعناية للتأكد من أن المستخدمين على دراية بما إذا كان المفتاح المتأرجح في وضع التشغيل أو الإيقاف في جميع الأوقات، وبالتالي تجنب أي أخطاء.

لذا، خلاصة القول، إن إتقان المفاتيح المتأرجحة في وضع التشغيل والإيقاف يعني فهم الرموز والإشارات المادية والأسلاك والاستخدام والسلامة. من خلال اختيار المفاتيح المتأرجحة وتركيبها وصيانتها بعناية، ستتأكد من أن أجهزتك الكهربائية آمنة للتشغيل. لا يهم إذا كنت فنيًا، أو مهندسًا، أو هاويًا، أو مجرد متحكم في الأجهزة المنزلية؛ يمكنك استخدام هذا الدليل للتعامل مع المفاتيح المتأرجحة، بالإضافة إلى حل المشكلات الشائعة.
