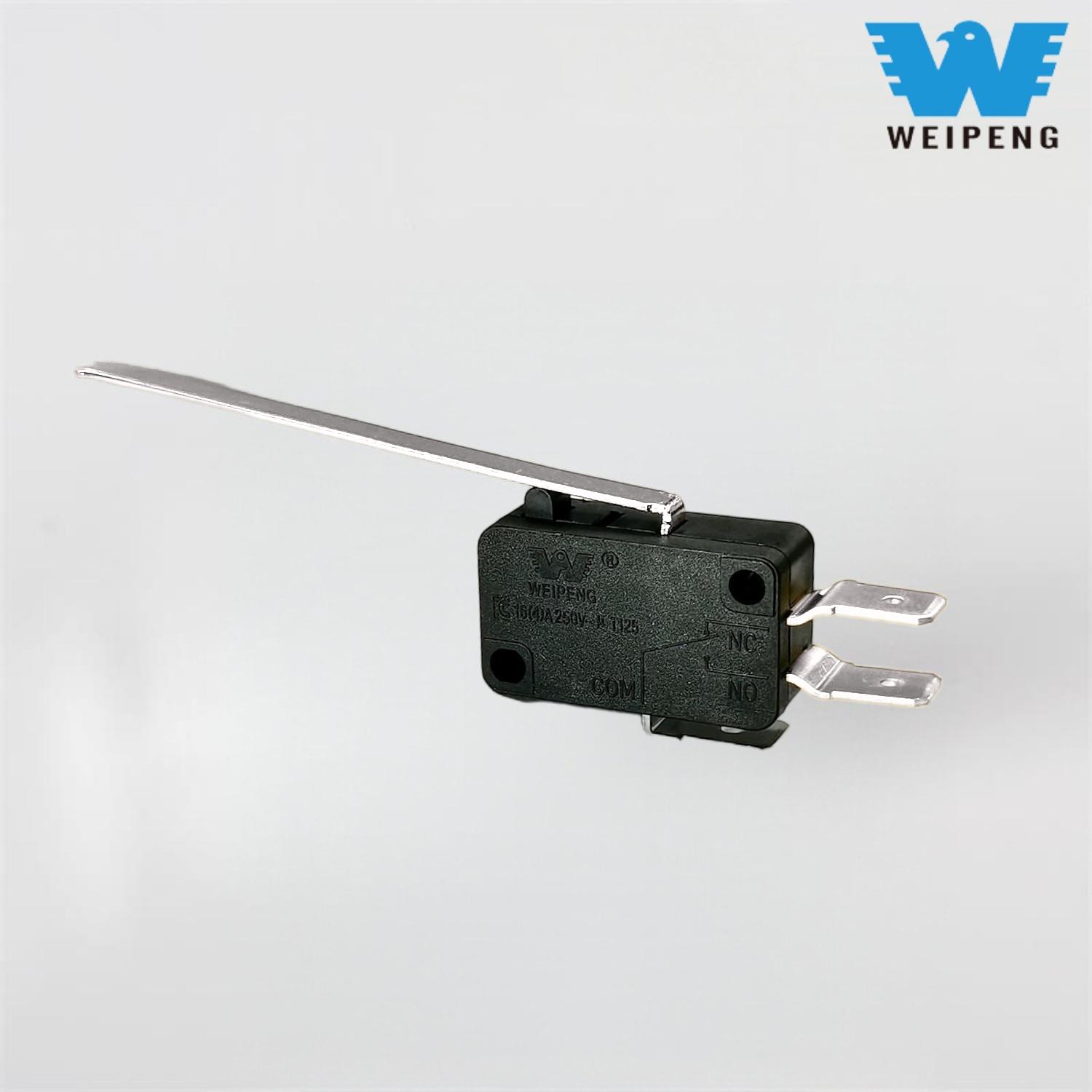

يعد Long Arm Micro Switch عبارة عن مفتاح سريع الحركة مدمج للغاية مع مشغل رافعة ممتد. يوفر الذراع الطويل للمفتاح مرونة أكبر من المفتاح الصغير العادي من النوع المكبس عند اكتشاف الحركة أو الموضع أو الاتصال الميكانيكي. غالبًا ما تُستخدم المفاتيح الصغيرة ذات الذراع الطويلة في مجموعة متنوعة من التطبيقات مثل الأجهزة والمعدات الصناعية وأنظمة التشغيل الآلي وآلات البيع وأجهزة السلامة والمعدات المكتبية والعديد من المنتجات الكهروميكانيكية الأخرى. يسمح الذراع الطويل بمسافة أكبر بين حركة المشغل والمفتاح، مما يقلل من مقدار القوة اللازمة لتشغيل المفتاح. ونتيجة لهذه الميزات، يتم استخدامها بشكل متكرر في جميع أنحاء السوق الكهروميكانيكية.

إن تحديد المحول الصغير ذو الذراع الطويلة الذي سيتم شراؤه للمشترين والمهندسين وفرق التوريد لا يعتمد فقط على الحجم. يمكن أن يؤثر التصنيف الكهربائي، ونمط المشغل، وقوة التشغيل، ونمط الطرف، والمتانة، ومتطلبات مساحة التثبيت، والبيئة التي سيتم استخدام المفتاح فيها، على مدى جودة وظائف المفتاح ومدة استمراره. تشرح هذه المقالة كيفية عمل Long Arm Micro Switch، حيث يمكن استخدام المفتاح، والأشياء المختلفة التي يجب البحث عنها قبل شراء Long Arm Micro Switch.

ما هوالذراع الطويلة التبديل الجزئي؟

يعد المفتاح الصغير ذو الذراع الطويلة مثالاً على المفتاح الصغير الذي يحتوي على ذراع رافعة متصلة بالمشغل. يتم الضغط على ذراع المشغل أو تحريكه بواسطة جسم آخر ويؤدي إلى تغيير آلية الزنبرك الداخلي لحالة الاتصال الكهربائية للمفتاح بسرعة. بسبب ميزة الإجراء المفاجئة هذه، يمكن أن يكون المفتاح الصغير ذو الذراع الطويلة موثوقًا للغاية بغض النظر عما إذا كان الكائن الذي يقوم بتشغيل المفتاح لديه حركة بطيئة أو خفيفة أو غير مستقرة.

يوفر الذراع الطويل مسافة أكبر بين عنصر التشغيل ونقطة تشغيل المفتاح مقارنة بالمفتاح الصغير القياسي. بالإضافة إلى ذلك، فإن ذراع الرافعة الأطول يجعل تشغيل المفتاح أسهل بالمقارنة مع المفتاح الصغير القياسي. في مواصفات المنتج، قد تجد مصطلحات لأنواع منتجات مماثلة مثل ذراع ذراع التبديل الجزئي، والمفتاح الصغير ذو الرافعة الطويلة، والمفتاح المفاجئ مع الرافعة، والمفتاح الجزئي المحدد، ومفتاح الرافعة المصغر. تشير هذه بشكل عام إلى منتجات ذات وظيفة مماثلة؛ ومع ذلك، قد تختلف الأبعاد وتكوينات المشغل والتقديرات الكهربائية من طراز إلى آخر.

وظيفة المفتاح الصغير ذو الذراع الطويلة

داخل غلاف المفتاح الصغير، يتم توصيل جهات الاتصال الثابتة والمتحركة بآلية عمل الزنبرك. عندما تكون الدائرة في وضعها الطبيعي، قد تكون إما مغلقة أو مفتوحة اعتمادًا على كيفية توصيلها عبر الطرف المفتوح أو المغلق عادة. يتم نقل القوة المطبقة من خلال ذراع الرافعة إلى عنصر التنشيط داخل المفتاح الصغير. عندما تصل القوة المطبقة إلى نقطة التشغيل، تقوم آلية الإجراء المفاجئ بتغيير حالة الاتصال على الفور تقريبًا قبل العودة إلى الوضع الأصلي بمجرد إزالة القوة المطبقة.

يؤدي هذا الانتقال السريع إلى تقليل انحناء الاتصال، وزيادة دقة الإشارات المنتجة، وتحسين طول العمر الميكانيكي لجهات الاتصال. لهذه الأسباب، يتم استخدام المفاتيح الصغيرة بشكل شائع في التطبيقات حيث سيكون هناك تبديل متكرر للدورة، واكتشاف دقيق، وتركيبات مدمجة، وإخراج كهربائي ثابت.

أينمفاتيح مايكرو ذات الذراع الطويلةشائعة الاستخدام

يُستخدم المفتاح الصغير ذو الذراع الطويلة على نطاق واسع في العديد من الصناعات نظرًا لحجمه الصغير ودقته وتكامله الميكانيكي البسيط للغاية. في المنازل، يتم استخدامها في أجهزة مثل أفران الميكروويف والغسالات وغسالات الأطباق وآلات صنع القهوة والثلاجات ووحدات تكييف الهواء لاكتشاف ظروف قفل الأبواب المفتوحة أو المغلقة وموضع الغطاء ومستوى المياه للوظائف التشغيلية والتحكم في السلامة.

في الاستخدام الصناعي والتجاري، تُستخدم المفاتيح الصغيرة ذات الذراع الطويلة بشكل شائع كمفاتيح حدية، وأجهزة استشعار للموضع، ومفاتيح أمان. كما أنها تستخدم على نطاق واسع في آلات البيع، وآلات الممرات، والمعدات المكتبية، والأقفال الكهربائية، والأجهزة الطبية، والطابعات ثلاثية الأبعاد، وآلات التعبئة والتغليف، وإكسسوارات السيارات. أنها توفر وسيلة اقتصادية لتحويل الحركة الميكانيكية إلى إشارة كهربائية.

أنواع أذرع الرافعة وتصميمات المحركات

هناك عدة أشكال مختلفة من أذرع الرافعة المتاحة للمفاتيح الصغيرة ذات الأذرع الطويلة. الرافعة الطويلة المستقيمة هي النمط الأكثر شيوعًا وتستخدم للكشف الموضعي العام والاتصال الميكانيكي الأساسي. تستخدم الرافعات الدوارة بكرات في نهاية رافعاتها، مما يجعل الانزلاق عبر المفتاح أقل عبئًا على الجسم ويقلل الاحتكاك. تتميز الرافعات الدوارة المحاكية بنهاية منحنية لذراعها بدلاً من الأسطوانة الدوارة التقليدية، وبالتالي توفر اتصالاً أكثر سلاسة بتكلفة أقل.

عند اختيار مفتاح صغير بذراع رافعة معينة، احرص على التحقق من اتجاه حركة الرافعة، لأن ضربه بزاوية غير صحيحة قد يؤدي إلى تلفه والتسبب في فشل مبكر. يمكن تعزيز الاستقرار وعمر الخدمة لأي مفتاح صغير ذو ذراع طويل بشكل كبير من خلال ضمان وجود المحاذاة المناسبة وطول الرافعة ومساحة التحرير.

كيفية اختيار المفتاح الصغير ذو الذراع الطويلة

أفضل طريقة لاختيار المفتاح هي البدء بمعلمات العمل الخاصة بالمفتاح. أنت بحاجة إلى الأخذ في الاعتبار ما سيتم اكتشافه بواسطة المفتاح، وعدد مرات تنشيط المفتاح، ومقدار التيار الذي سيتدفق عبر المفتاح، وما هي الظروف التي سيخضع لها المفتاح. إذا كنت تقوم بتبديل الإشارات بجهد منخفض، فقد تكون موثوقية الاتصال والتشغيل المستقر أكثر أهمية من تبديل كميات عالية من التيار. إذا كنت تقوم بتبديل المحركات أو الطاقة، فأنت بحاجة إلى التركيز بشكل أكبر على التصنيفات الكهربائية ومواد الاتصال.

من المهم قياس المسافة بين فتحات التركيب، وحجم الجسم، وموضع الرافعة، واتجاه الطرف أيضًا. يميل التجميع إلى التأثر حتى بتغيير بسيط في البعد. أرسل معلومات التثبيت للبائع الخاص بك مثل الصور والرسومات وتقييمات الجهد/التيار والمعلومات الطرفية وأرقام الأجزاء عند استبدال جهاز بطراز موجود. لتطوير منتج جديد، قم باختبار العينات في ظل ظروف التشغيل الفعلية قبل الإنتاج الضخم حتى تعرف ما إذا تم استيفاء قوة التشغيل وموثوقية الاتصال وتفاوتات التثبيت.

ذراع ميكروسويتش طويلةتوصيات الشراء

عند شراء Long Arm Micro Switch نيابة عن احتياجات إنتاج أو صيانة OEM، فإن الشراء من شخص يمكنه توفير الاستمرارية لا يقل أهمية عن السعر. إذا قمت بشراء محول منخفض التكلفة يمنحك درجات متفاوتة من قوة الدفع أو يفشل بعد وقت قصير جدًا من شرائه، فسوف تتحمل تكاليف كبيرة مقابل إرجاع المنتج أو التوقف عن العمل أو شكاوى المنتج. ابحث عن الموردين الذين يمكنهم تقديم المساعدة الفنية، والقادرين على الإنتاج المتسق، وتقديم وثائق واضحة وشهادة للمحول.

في حين أن ذراع ذراع التبديل الجزئي قد لا يبدو مهمًا جدًا، إلا أنه أمر بالغ الأهمية للسلامة والتحكم وتجربة المستخدم. من خلال معرفة نمط المشغل، والتقييم الكهربائي، وحالة التثبيت، وجودة المحولات الصغيرة ذات الذراع الطويلة، يمكن لأي شخص يشتري رافعة تبديل صغيرة لجهاز ما، أو مفتاح حد مضغوط، أو مفتاح كشف متين لمشاريع OEM، تحديد مفتاح يوفر خدمة موثوقة طوال عمر التطبيق مع الحد الأدنى من المتاعب وتوقف الخدمة.
