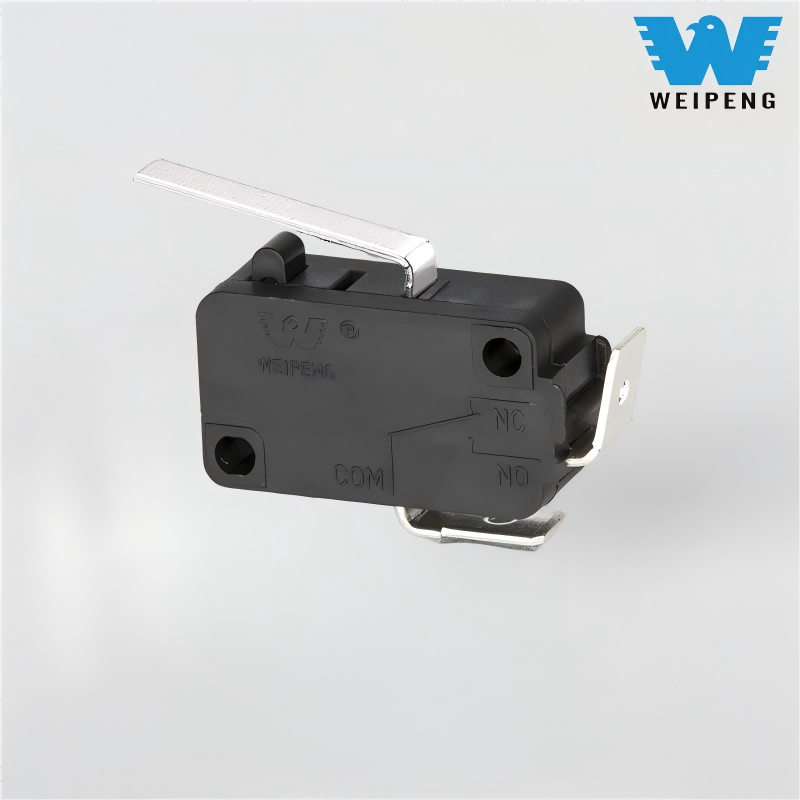

مفتاح صغير كبير عالي الحساسية مزود برافعة

باعتباره النموذج القياسي لسلسلة المفاتيح الصغيرة الخاصة بمصنع Yueqing Tongda Wire Electric Factory، يتميز المحول الصغير الكبير عالي الحساسية مع الرافعة بـ "الحساسية العالية، والعمر الطويل للغاية، والقدرة على التكيف متعدد السيناريوهات" كمزايا أساسية. من خلال دمج خبرة الشركة البالغة 35 عامًا في تصنيع المفاتيح، فقد أصبحت عنصر تحكم رئيسي في الأجهزة المنزلية وإلكترونيات السيارات والأتمتة الصناعية وغيرها من المجالات، وذلك بفضل الحد الأدنى من فجوة الاتصال وآلية العمل السريع. لقد تم اعتماد أدائها وموثوقيتها من قبل العديد من المنظمات الموثوقة في جميع أنحاء العالم، مما يضمن مكانتها السائدة في السوق المتخصصة.

نموذج:HK-14-1X-16A-260

إرسال استفسار

وصف المنتج

WEIPENG® هي شركة رائدةمفتاح صغير كبير عالي الحساسية مزود برافعة المصنعين والموردين والمصدرين.

مقدمة التبديل الجزئي

تتبنى سلسلة HK-14 تصميمًا أساسيًا يتميز بـ "اتصالات من سبائك الفضة مع آلية العمل السريع الحاصلة على براءة اختراع". يتم تصنيع جهات الاتصال من مادة سبائك أكسيد الفضة والقصدير AgSnO₂ وتخضع لعملية طلاء مفرغ، مع مقاومة تلامس تبلغ ≥50mΩ، مما يضمن نقل تيار مستقر دون توهين ويمنع بشكل فعال تأخير الإشارة أو ضعف الاتصال الناتج عن أكسدة التلامس. وقت استجابة الزناد هو ≥5 مللي ثانية، ويتم التحكم في انحراف شوط التشغيل في حدود ±0.05 مم، مع حساسية الزناد تتجاوز معايير الصناعة بكثير. لتلبية متطلبات الزناد الميكانيكية المختلفة، توفر السلسلة مجموعة شاملة من مجموعات أذرع التشغيل، بما في ذلك 8 أنواع من الرافعات: الذراع القصيرة، والذراع الطويلة، والأسطوانة (متوفرة بالنايلون أو المعدن)، والزر، والشوكة، وما إلى ذلك، والتي تتوافق بدقة مع الظروف المختلفة مثل الآليات الدوارة، وأجهزة الحركة الخطية، وأدوات التحكم من نوع الدفع.

النماذج الشائعة النموذجية وسيناريوهات التطبيق:

HK-14-1X-16A-P-200: مفتوح بشكل طبيعي، 16 أمبير 250 فولت تيار متردد، قضيب مشغل أسطواني معدني - مناسب للتحكم في حدود السفر في خطوط إنتاج الأتمتة الصناعية، تصميم الأسطوانة يقلل من التآكل الميكانيكي

HK-14-1-16AP-715: مغلق عادة، 16 أمبير 250 فولت تيار متردد، قضيب مشغل أسطواني مفصلي قصير - مناسب للتشغيل الدقيق في معدات الاختبارات الطبية، تصميم مغلق عادة يضمن سلامة المعدات عند إيقاف تشغيلها

HK-14-16AP-605: نوع التحويل، 16 أمبير 250 فولت تيار متردد، تصميم واسع لدرجة الحرارة - مناسب لمفاتيح مراقبة درجة الحرارة في مجموعات بطاريات مركبات الطاقة الجديدة، نطاق درجة حرارة واسع -40 درجة مئوية ~ 125 درجة مئوية يناسب البيئات القاسية على متن السيارة

HK-14-1X-5A-320: مفتوح عادة، 5 أمبير 250 فولت تيار متردد، قضيب تشغيل من نوع الزر - مناسب لمفاتيح أبواب فرن الميكروويف، ضغط سريع الاستجابة، حماية أمان عالية المستوى

سيناريوهات التطبيق

الأجهزة المنزلية: التحكم في باب الميكروويف، التحكم في برنامج الغسالة، تعديل سرعة مروحة المكيف، مما يضمن التشغيل الآمن للمعدات

الأتمتة الصناعية: تحديد موقع خط الإنتاج، التحكم في حدود الروبوت، التحكم في بدء تشغيل الناقل، تحسين كفاءة الإنتاج بنسبة 35%

إلكترونيات السيارات: رفع نافذة السيارة، تعديل المقعد، استشعار صندوق السيارة، مناسب للبيئات القاسية داخل السيارة

الأجهزة الطبية: التحكم في المعدات الجراحية، وتفعيل إشارة أداة الكشف، وتلبية معايير السلامة الطبية

الصناعة العسكرية: التحكم في معدات الأسلحة، وتبديل أجهزة الاتصالات، والتكيف مع ظروف العمل القاسية ومتطلبات الموثوقية العالية

معلمة التبديل الجزئي (المواصفات)

تبديل الخصائص التقنية:
غرض	المعلمة التقنية		قيمة
1	التقييم الكهربائي		5(2)أ/10أ/16(3)أ/21(8)أ 250 فولت تيار متردد
2	اتصل بالمقاومة		≥30mΩ القيمة الأولية
3	مقاومة العزل		≥100MΩ (500VDC)
4	عازل الجهد االكهربى	بين محطات غير متصلة	1000 فولت/0.5 مللي أمبير/60 ثانية
		بين المحطات والإطار المعدني	3000 فولت/0.5 مللي أمبير/60 ثانية
5	الحياة الكهربائية		≥50000 دورات
6	الحياة الميكانيكية		≥1000000 دورات
7	درجة حرارة التشغيل		-25 ~ 125 درجة مئوية
8	تردد التشغيل		الكهربائية: 15 دورة ميكانيكية: 60 دورة
9	دليل على الاهتزاز		تردد الاهتزاز: 10~55 هرتز؛ السعة: 1.5 مم؛ ثلاثة اتجاهات: 1H
10	قدرة اللحام : أكثر من 80% من الجزء المغمور يجب أن تكون مغطاة لحام		درجة حرارة اللحام: 235 ± 5 درجة مئوية وقت الغمر: 2~3S
11	مقاومة حرارة اللحام		لحام الغمس: 260±5°C 5±1S اللحام اليدوي: 300±5°C 2~3S
12	موافقات السلامة		UL، CSA، VDE، ENEC، TUV، CE، KC، CQC
13	شروط الاختبار		درجة الحرارة المحيطة: 20±5 درجة مئوية الرطوبة النسبية: 65±5% ر ضغط الهواء: 86 ~ 106 كيلو باسكال

ميزة وتطبيق Micro Switch

1.Sate، مفتاح أساسي موثوق به
2. مظهر جميل، وتكوين محكم. المميزات: نفاذية اتصال صغيرة، عمل سريع، حساسية عالية وصغيرة 3. سفر التشغيل.
4.Long لايت، وموثوقية عالية
5. مجموعة متنوعة من محطات الاتصال
6. مجموعة متنوعة من درجة الحرارة
7. مجموعة متنوعة من الروافع
8. اعتماد البلاستيك أو البلاستيك الحراري
9. تستخدم على نطاق واسع في المعدات الإلكترونية المنزلية، وإلكترونيات السيارات، وأجهزة الاتصال الآلي، و10. الأدوات، وأداة الحركة الكهربائية وما إلى ذلك.

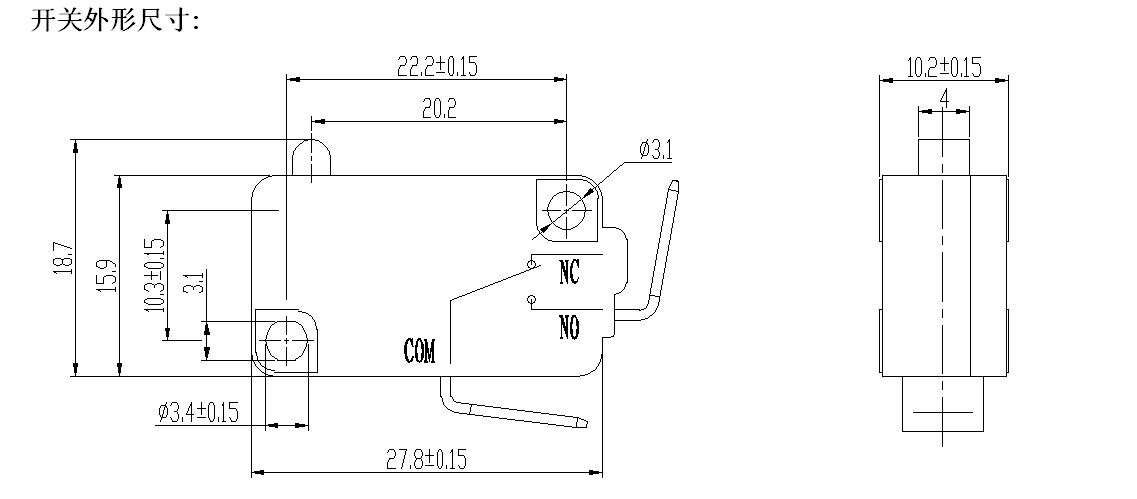

تفاصيل التبديل الجزئي
