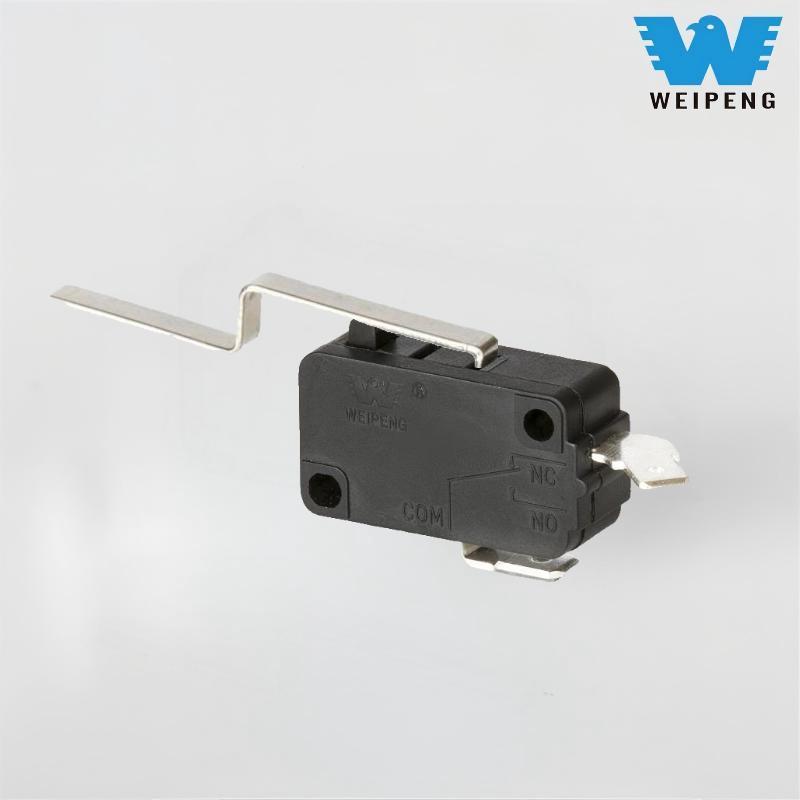

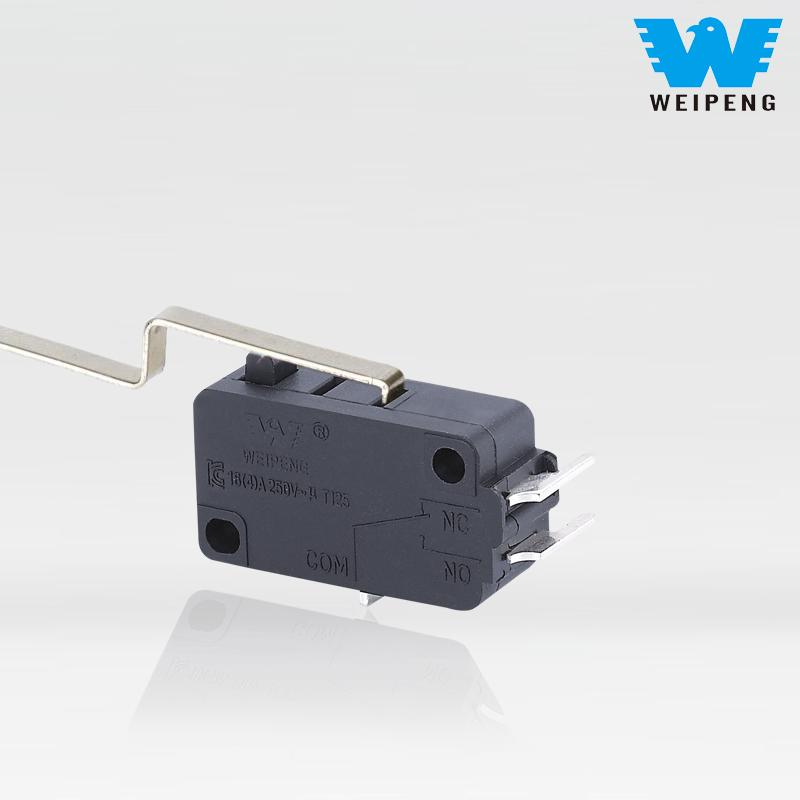

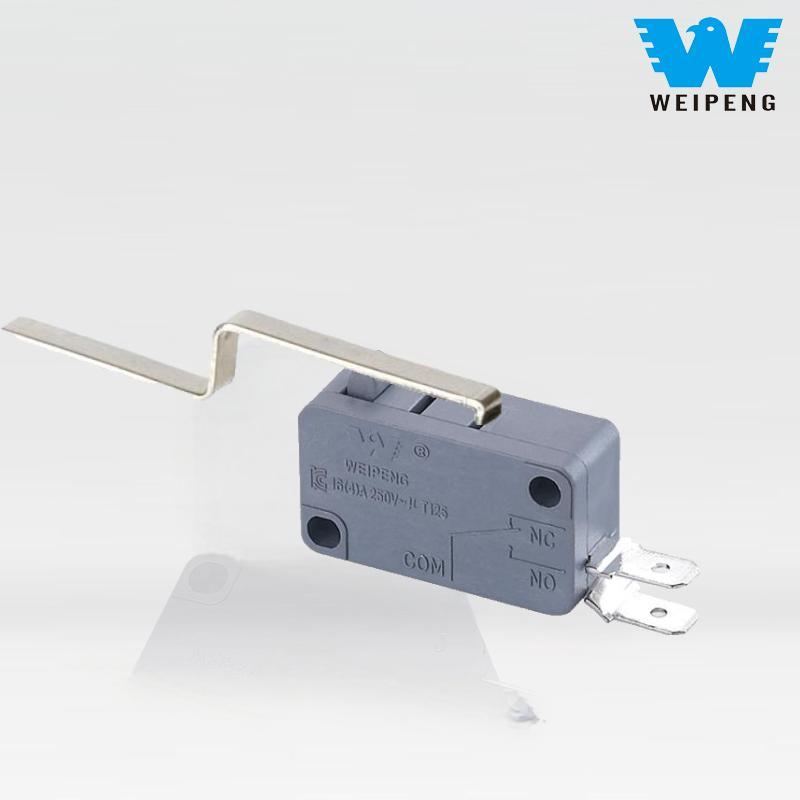

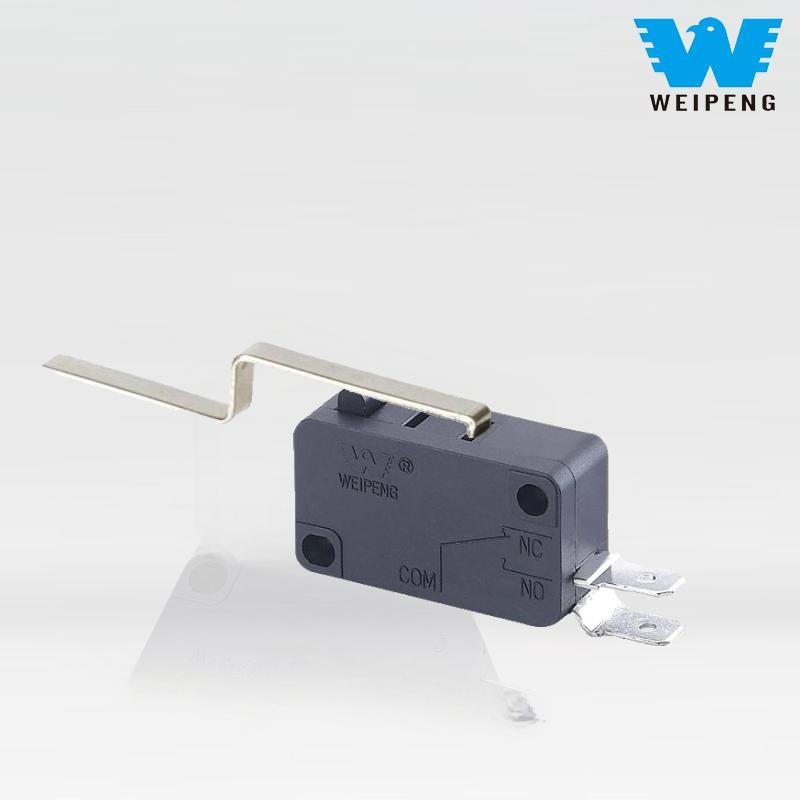

باعتباره النموذج القياسي لسلسلة المفاتيح الصغيرة الخاصة بمصنع Yueqing Tongda Wire Electric Factory، فإن المحول الصغير ذو 3 سنون 16A طويل الرافعة للأجهزة المنزلية عالي الطاقة ومقاوم لدرجات الحرارة العالية، يتميز المفتاح الصغير المقاوم للتبديل الجزئي بحساسية عالية، وعمر افتراضي طويل جدًا، وقدرة على التكيف متعدد السيناريوهات" كمزايا أساسية. من خلال دمج خبرة الشركة البالغة 35 عامًا في تصنيع المفاتيح، فقد أصبحت عنصر تحكم رئيسي في الأجهزة المنزلية وإلكترونيات السيارات والأتمتة الصناعية وغيرها من المجالات، وذلك بفضل الحد الأدنى من فجوة الاتصال وآلية العمل السريع.
مقدمة التبديل الجزئي
يعد HK-14 مفتاحًا صغيرًا عالي التحمل من الدرجة الصناعية مصممًا للدوائر عالية الطاقة والموثوقية طويلة المدى والأداء المتسق في ظل التشغيل المتكرر. تم تصميمه بهيكل ميكانيكي معزز ونظام اتصال دقيق، فهو يوفر تبديلًا مستقرًا وسعة تحميل قوية وتوافقًا واسعًا للمعدات التي تتطلب اكتشافًا متينًا للموقع وانقطاعًا آمنًا ومنطق تحكم.
تتمتع المحولات الصغيرة العامة IP40 بمقاومة محدودة للغبار والرذاذ. في المطابخ والحمامات والبيئات الخارجية الرطبة، تخترق الرطوبة وأبخرة الزيت بسهولة إلى الداخل، مما يسبب صدأ التلامس وقصر الدائرة الكهربائية والعطل. يوصى بالترقية إلى IP41 أو المفاتيح الصغيرة المحمية الأعلى وتعزيز ختم المعدات لمنع تسرب الرطوبة وأبخرة الزيت.
معلمة التبديل الجزئي (المواصفات)
| تبديل الخصائص التقنية: | |||
| غرض | المعلمة الفنية | قيمة | |
| 1 | التقييم الكهربائي | 5(2)أ/10أ/16(3)أ/21(8)أ 250 فولت تيار متردد | |
| 2 | اتصل بالمقاومة | ≥30mΩ القيمة الأولية | |
| 3 | مقاومة العزل | ≥100MΩ (500VDC) | |
| 4 |
عازل الجهد االكهربى |
بين محطات غير متصلة |
1000 فولت/0.5 مللي أمبير/60 ثانية |
|
بين المحطات والإطار المعدني |
3000 فولت/0.5 مللي أمبير/60 ثانية | ||
| 5 | الحياة الكهربائية | ≥50000 دورات | |
| 6 | الحياة الميكانيكية | ≥1000000 دورات | |
| 7 | درجة حرارة التشغيل | -25 ~ 125 درجة مئوية | |
| 8 | تردد التشغيل |
الكهربائية: 15 دورة ميكانيكية: 60 دورة |
|
| 9 | دليل على الاهتزاز |
تردد الاهتزاز: 10~55 هرتز؛ السعة: 1.5 مم؛ ثلاثة اتجاهات: 1H |
|
| 10 |
قدرة اللحام: أكثر من 80% من الجزء المغمور يجب أن تكون مغطاة لحام |
درجة حرارة اللحام: 235 ± 5 درجة مئوية وقت الغمر: 2~3S |
|
| 11 | مقاومة حرارة اللحام |
لحام الغمس: 260±5°C 5±1S اللحام اليدوي: 300±5°C 2~3S |
|
| 12 | موافقات السلامة | UL، CSA، VDE، ENEC، TUV، CE، KC، CQC | |
| 13 | شروط الاختبار |
درجة الحرارة المحيطة: 20±5 درجة مئوية الرطوبة النسبية: 65±5% ر ضغط الهواء: 86 ~ 106 كيلو باسكال |
|
ميزة وتطبيق Micro Switch
تفاصيل التبديل الجزئي
